ZJA型渣浆泵

ZJA型渣浆泵产品介绍

 一、 ZJA系列渣浆泵系高效节能、单级、单吸、悬臂式离心泵，用来输送含有固体颗粒的磨蚀性或腐蚀性浆体。广泛用电力、矿山、冶金、煤炭、建材、化工、食品、水利及污水处理等行业。其固液混合体的最大重量浓度：灰浆为45%，矿浆为60%。

二、过流部件材质应根据输送浆体的物理（颗粒组成、粒径、形状、硬度、浓度）和化学（酸、碱、油）特性而定。

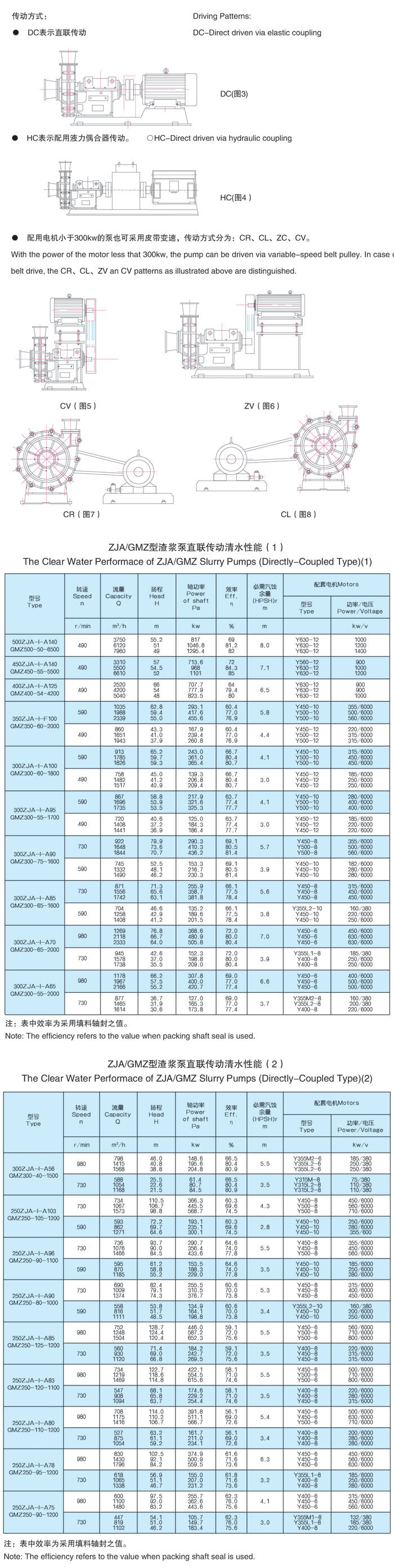

三、泵的传动方式有直联传动和皮带传动两种形式，共分为DC、HC、CR、CL、ZV、CV等多种方式。（详见附录3）从原动机方向看，泵为顺时针方向旋转。

四、针对渣浆泵的三大技术难题：寿命短、密封难、能耗大，我厂通过技术攻关设计制造了独具特点的ZJA及ZJLA系列两相流渣浆泵。由于两相流渣浆泵的水利设计充分考虑了固液流场的运动情况，所以在渣浆输送时能保持良好的性能。其技术特点如下：

(1) 高效节能：一般的杂质泵输送浆体时，其效率总是下降的，而且浓度越高，粒径越大，降低的幅度也越大。而二相流渣浆泵输送浆体时，其效率一般高于清水。这是因为泵的水力设计是以固液二相流场设计的，对清水和渣浆的输送来讲，更适应渣浆的输送。这一降一升，二相流泵的运行效率提高了3~10%。所以二相流泵具有新的能量转换规律。

(2) 耐磨蚀、使用寿命延长：一般杂质泵输送浆体时，固体发生的主要是撞击磨损，水泵的汽蚀性能随着流量的加大而恶化。而二相流渣浆泵的流道设计符合固体流场的变化规律，固体沿着叶轮型线运动，叶轮发生的主要是磨擦磨损，泵的汽蚀性能随着流量的加大变化比较平稳，所以二相流泵具有新的磨损规律。在同样条件下，二相流泵的使用寿命比一般杂质泵长1~3倍。

(3) 节水，适合高浓度输送：一般的杂质泵，随着浆体浓度的提高，性能逐渐恶化。而二相流泵的水力设计充分考虑了固体（包括浓度、粒径、形状等）的运动情况，在输送高浓度（一般重量浓度γG可达60~70%）渣浆时仍具有良好的水力性能，满足工艺流程对高浓度的要求。故二相流泵适合输送高浓度浆体的要求。

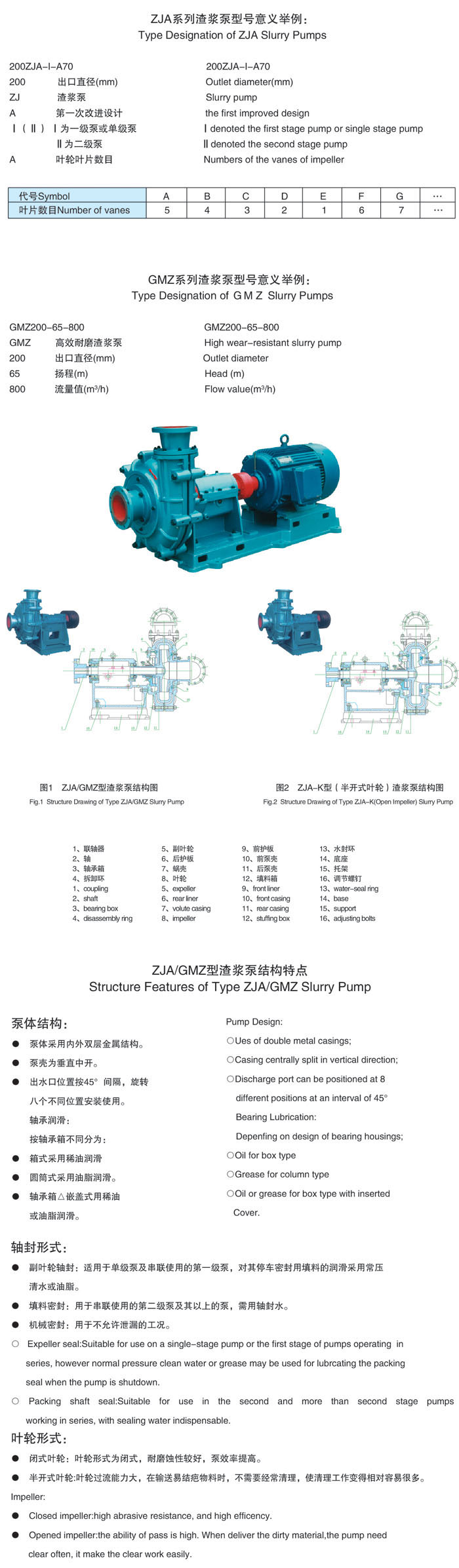

五、型号及意义

200ZJA-Ⅰ-A70

200……泵吐出口直径（mm）

ZJ……渣浆泵

A……第一次技术改进

Ⅰ（Ⅱ）……Ⅰ为一级泵、Ⅱ为二级泵

A……叶轮叶片数。
