SYA型压滤机泵

我公司生产的SYA型压滤机入料泵是结合各压滤机使用场合的入料工况，设计开发的压滤机专用入料泵产品，经过各种洗煤、环保、铝厂、冶炼等场合试用，其性能可靠材质优良，一经投放市场，其压滤效果、滤干时间、污水污物的防堵性、无泄漏及整机的稳定性均深受用户好评。为各类用户生产环节提高效益起到了积极的促进作用。

SYA型压滤机入料泵采用独特的水力设计及叶轮安装方式，确保了其性能曲线比一般杂质泵更陡，非常适合压滤机入料时应阻力的变化来实现大流量，低压力喂料与小流量，高压力过滤的目的。其特殊的水力性能恰好吻合压滤机由空腔到填满再到滤干的渐进过程。喂料初期不用阀门控制流量过大引起的电机过载同时低压力不会对滤板边框产生冲击，减轻了滤板边框上的滤布的破损，也不会冲击滤板造成震动，压滤后期的小流量大压力不易产生憋泵。尤其是在后期压榨期时同泵在大压力下其独特的叶轮安装方式及副叶轮的作用，保证轴封处的基本达到无泄漏。

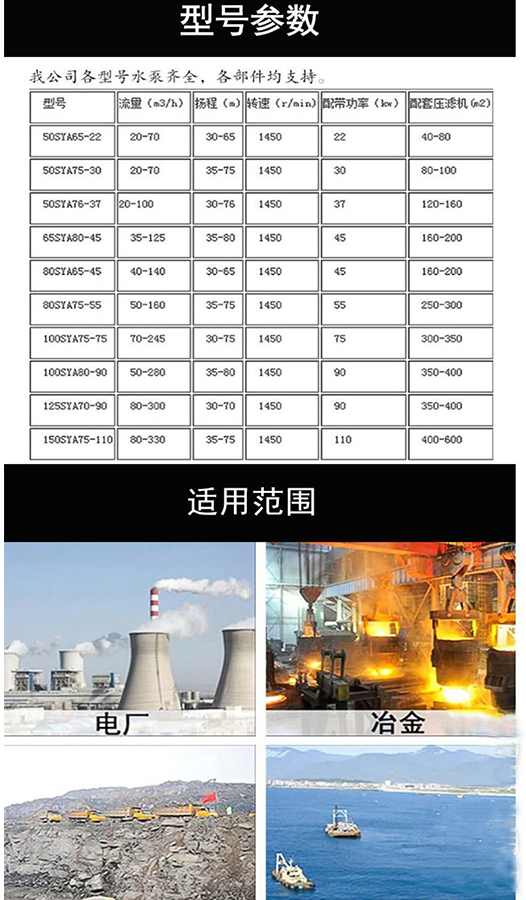

二、型号意义

65 SYA 80-45

65———泵出口直径（mm）

SYA———双级压滤机入料泵

80————压滤期压力（m）

45————配带功率（kw）

三、特点

1、水力设计、结构设计先进新颖、效率高、抗磨蚀、运行平稳可靠三、特点

2、前期入料流量大、压力低；

3、后期压榨流量小、压力高；

4压滤机专用泵轴密封简单可靠，不注水、不用机械密封，无泄漏;

5、压滤入料不用变频调速，输送浓度高

四、安装

1.泵的安装与调试

(1)泵的安装找正

①泵机组放在地基上用水平仪检查水平度，允许用楔铁找平。

②用水泥浇灌底座和地脚螺栓孔眼，水泥干固后应检查底座和地脚螺栓孔眼是否松动，合适后拧紧地脚螺栓，重新检查水平度。

③卸掉联轴器护罩，检查联轴器之间的间隙，一般为2mm。检查水泵轴与电机轴中心线是否一致，可用薄垫片调整使其同心。测量联轴器的外圆上下左右的差别不得超过0.1mm，两联轴器端面间隙一周上最大和最小的间隙差别不得超过0.3mm。（不准安装联轴器柱销）

(2)管道安装说明

吸入管径应与泵的进口直径相同或比泵进口直径稍大，原则是既避免泵产生汽蚀，又不能使浆体在管路中形成沉积。为减少浆体在管道和涡壳内沉积，应在吸入与每一个闸门之间的平行管段下面开一口，加装放料管阀（管阀口径视输送介质粒度而定），以备在停车后放料。为便于维修泵，应设吸入口的闸门，其直径与吸入管径相同。在泵的吸入口与吸入管之间应设伸缩节，以便于拆装。排出管径与浆体性质、沉降流速有关，通常排出管径与泵的出口直径相等或稍大，出口闸阀应与排出管径相同，压力表位于泵出口和阀门之间的直管段上。

(3)泵的试运行

特别注意：先确定电机转向正确方可安装联轴器柱销，不允许盲目启动电机，严禁电机带泵反转，否则会使叶轮脱落，损坏其他部件。

①启动前，必须添加足够的润滑油。机油（冬季N32，夏季N46），应按油标尺中间刻度为准。

②接通电机检查电机的转向，正确后卸下防护罩安装联轴器柱销，上紧后重新安装好防护罩。

③将进口阀门完全开启；开启注水阀门箱泵内注水（倒灌即低位布置的泵不需注水）；将出口阀门打开调制到1/4；启动机组，待转速正常后，开启出口压力表，若压力正常稳定即可缓慢开启出口阀门，直到完全开启或满足工况要求为止。

④检查泵填料处泄露是否正常，泄露量大时应填加盘根（建议填加我公司佩带专用盘根），盘根也不宜压的过紧，否则会烧坏盘根，低漏为正常

特别注意：新安装及检查后的泵，一定要先试好电机转向后，在穿上联轴器柱销。切不可电机带动泵反转，但允许在电机断电情况下，管内液体倒流使泵反转，不过要注意高差特别时（≥80m）。亦应防止回水倒流以控制泵突然反转
